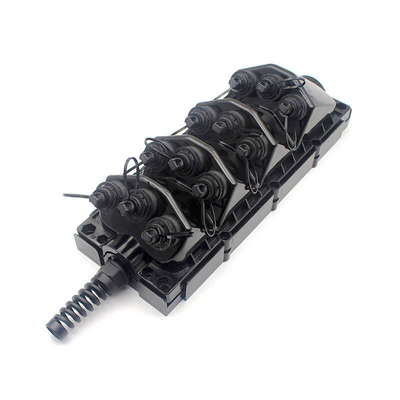

Boîtier de terminal de service multiport MST à 12 ports étanche IP68 avec câble de dérivation

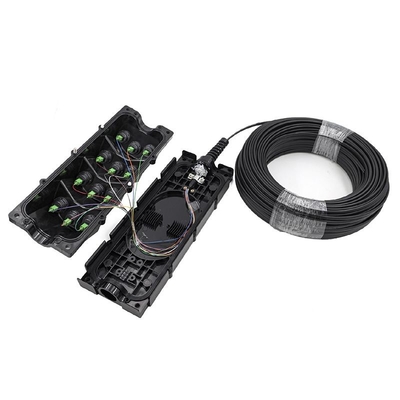

Boîtier d'enceinte de terminal multiport MST à 12 ports avec câble de dérivation

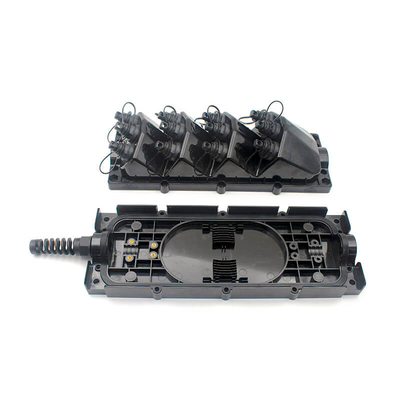

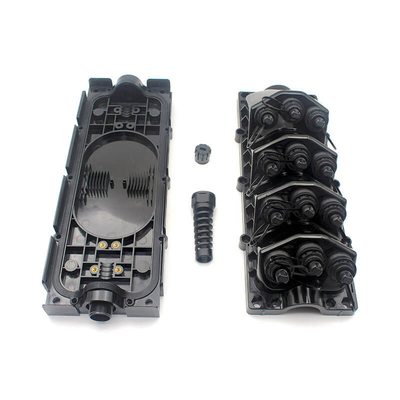

Le terminal de service multiport (MST) est un terminal de fibre optique d'extérieur (OSP) scellé écologiquement qui fournit un point de connexion pour les câbles de dérivation des abonnés au réseau. Conçu pour les applications Fiber To The Premises (FTTP), le MST se compose d'un boîtier en plastique en deux parties équipé de plusieurs ports optiques.

N°	Articles		Unité	Spécification
				G.657A1
1	Diamètre du mode de champ	1310nm	µm	8.4-9.2
		1550nm	µm	9.3-10.3
2	Diamètre du manteau		µm	125±0.7
3	Non-circularité du manteau		%	≤ 0.7
4	Erreur de concentricité cœur-manteau		µm	≤ 0.5
5	Diamètre du revêtement		µm	240±0.5
6	Non-circularité du revêtement		%	≤ 6.0
7	Erreur de concentricité manteau-revêtement		µm	≤ 12.0
8	Longueur d'onde de coupure du câble		nm	λ∞≤ 1260
9	Atténuation (max.)	1310nm	dB/km	≤ 0.35
		1550nm	dB/km	≤ 0.21
		1625nm	dB/km	≤ 0.23
10	Perte par macro-courbure	Rayon 10mmx15mm @1550nm	dB	≤ 0.25
		Rayon 10mmx15mm @1625nm	dB	≤ 0.10
		Rayon 1mmx10mm @1550nm	dB	≤ 0.75
		Rayon 1mmx10mm @1625nm	dB	≤ 1.5

1.2 Paramètres du câble :

Articles		Spécifications
Fil de tonalité	AWG	24
	Dimension	0.61
	Matériau	Cuivre
Nombre de fibres		2-12
Fibre à revêtement coloré	Dimension	250±15µm
	Couleur	Couleur standard
Tube tampon	Dimension	2.0 ±0.1mm
	Matériau	PBT et gel
	Couleur	Blanc
Membre de résistance	Dimension	2.0 ±0.2mm
	Matériau	FRP
Gaine extérieure	Diamètre	3.0x4.5mm ; 4x7mm ; 4.5x8.1mm ; 4.5x9.8mm
	Matériau	PE
	Couleur	Noir

1.3 Caractéristiques mécaniques et environnementales :

Articles	Unité	Spécifications
Tension (long terme)	N	300
Tension (court terme)	N	600
Écrasement (long terme)	N/10cm	1000
Écrasement (court terme)	N/10cm	2200
Rayon de courbure min. (dynamique)	mm	60
Rayon de courbure min. (statique)	mm	60

Caractéristiques :

2.1 S'intègre de manière transparente avec les marques d'adaptateurs étanches Corning, Huawei, ZTE et autres marques majeures, offrant une flexibilité pour diverses configurations réseau.

2.2 Prend en charge les câbles de dérivation FastConnect plug-and-play pour un déploiement rapide sans épissure, rendant l'installation plus facile et plus rapide pour le FTTH, le FTTA et d'autres installations extérieures.

2.3 Choix flexible de ports : 2, 4, 6, 8 terminaux sont disponibles.

2.4 Les connecteurs durcis sont terminés en usine et scellés écologiquement pour une utilisation dans les déploiements de câbles de dérivation optiques.

2.5 Câbles d'entrée à stub diélectriques, tonalables ou blindés

2.6 Options de montage sur poteau, piédestal, regard ou fil

2.7 Livré avec un support de montage universel

2.8 L'emballage convivial permet un déroulement facile

2.9 Enceinte scellée en usine pour une protection environnementale

Application :

3.1 Projets FTTH
3.2 Projets FTTA
3.3 Connexions de câbles de camion
3.4 Communications de prospection ou militaires
