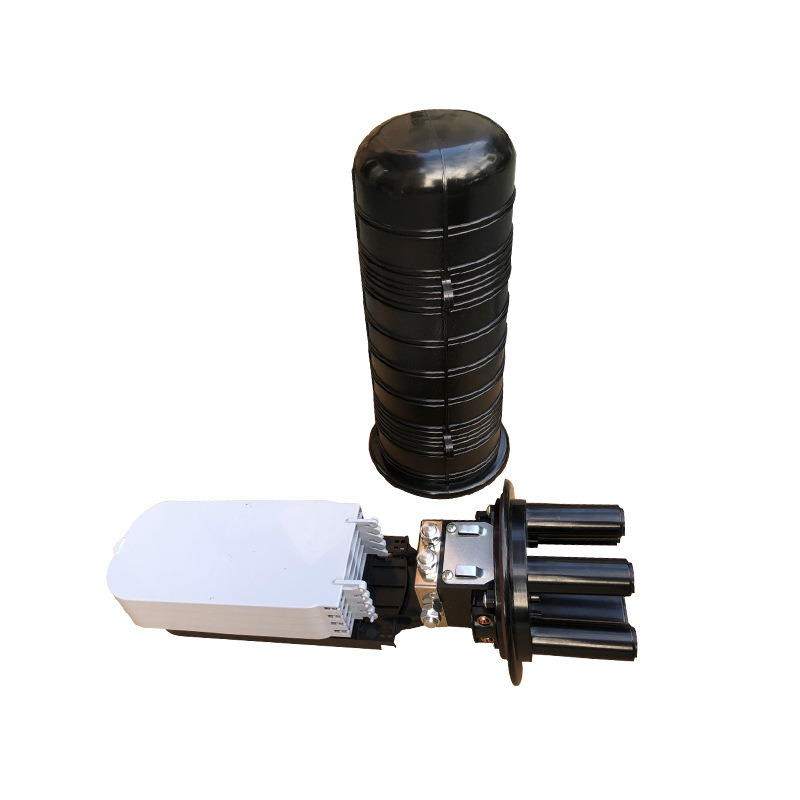

24/48/72/96/144 Noyaux Fermeture à rétrécissement thermique verticale en fibre optique 1 Ovale 8 Ports ronds

Préparation :Les câbles sont préparés en retirant les gaines extérieures, les blindages et les tubes tampons pour exposer les fibres individuelles.

Épissure :Les fibres sont épissées ensemble (généralement par épissure par fusion) et les épissures sont protégées et stockées dans les plateaux d'épissure.

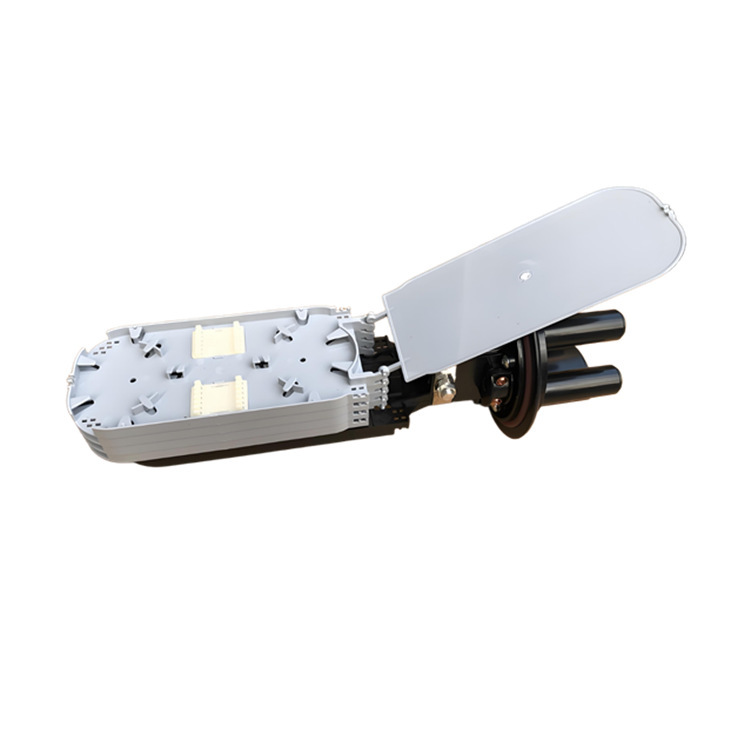

Assemblage :Les plateaux d'épissure sont empilés sur le noyau central à l'intérieur de la base. Les fibres sont acheminées avec soin en respectant un rayon de courbure suffisant.

Étanchéité :

• Le manchon thermorétractable est glissé sur le faisceau de câbles à la base.

• Le dôme est placé sur la base.

• Le manchon thermorétractable est positionné de manière à couvrir une partie du dôme et de la base, comblant l'espace au-dessus des câbles.

• À l'aide d'un chalumeau à propane ou d'un pistolet thermique spécialement conçu, le technicien chauffe uniformément le manchon jusqu'à ce qu'il soit complètement rétracté et que le mastic suinte visiblement des deux extrémités.

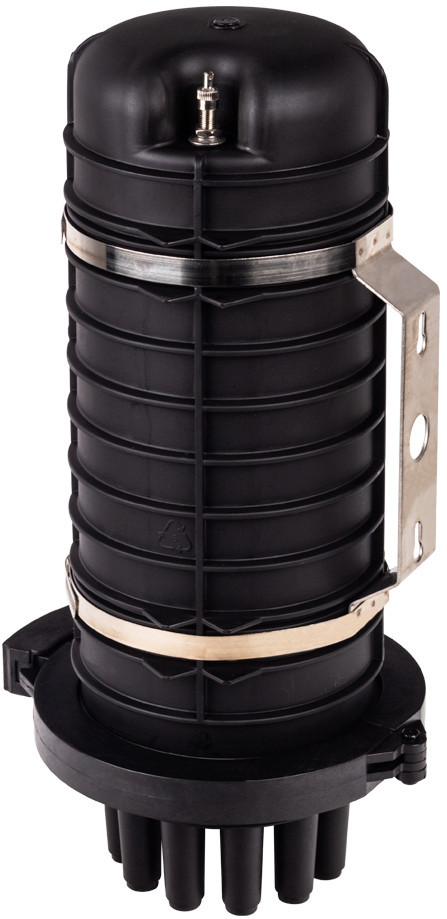

Montage :Le boîtier scellé est ensuite monté dans sa position verticale finale.

Réseaux aériens : Monté sur des poteaux téléphoniques/électriques.

Réseaux souterrains : Installé dans des regards ou des boîtes de branchement.

Applications enterrées : Enfoui directement ou placé dans un socle.

Réseaux d'accès FTTx : Sert de point de distribution pour diviser les fibres vers plusieurs abonnés.
