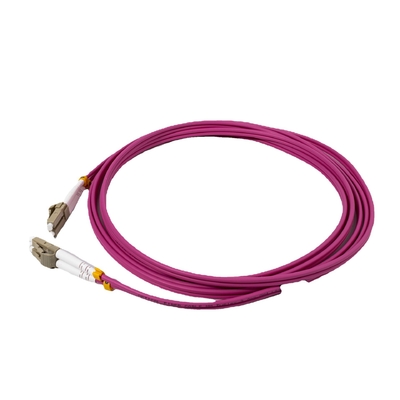

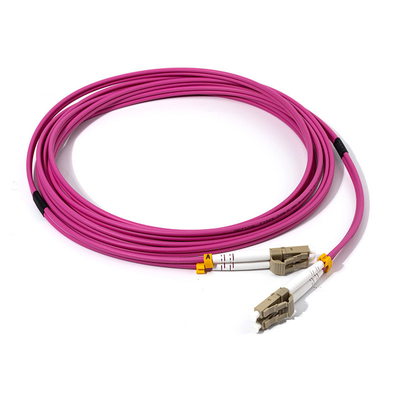

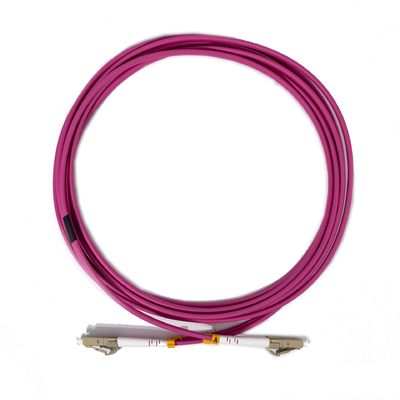

Multimode Duplex LC UPC à LC UPC OM4 câble à fibre optique 3,0 mm

Multimode Duplex LC UPC à LC UPC OM4 câble à fibre optique 3,0 mm

Les patchcords et les pigtails en fibre optique sont des composants permettant de relier des équipements et des composants dans un réseau en fibre optique.Il existe de nombreux types selon les différents types de connecteur à fibre optique, y compris FC SV SC LC E2000N MTRJnMPO etc. avec mode unique ((9/125um) et multimode ((50/125 ou 62.5/125). Le matériau de la veste de câble peut être PVC, LSZH; OFNR, OFNP etc. Il existe des fibres simples, duplex, multi-fibres, bande de ventilation et fibre de faisceau.

Les spécifications:

Caractéristiques:

1.1 Diamètre du cœur:
Généralement 50 μm ou 62,5 μm (beaucoup plus grand que le noyau de 9 μm de la fibre monomode).
Permet la propagation de plusieurs modes de lumière (pistes lumineuses), conduisant à une dispersion modale sur de longues distances.
1.2 Distance et bande passante:
Optimisé pour les communications à courte portée (jusqu'à 550 m pour 10 Gbps, 1 km pour 1 Gbps).
Une atténuation plus élevée par rapport à la fibre mono-mode, limitant l'utilisation à longue distance.
1.3 Normes et types communs:
OM1 (62,5/125 μm): veste orange, prend en charge 1 Gbps jusqu'à 275 m.
OM2 (50/125μm): couche orange, bande passante améliorée par rapport à OM1.
OM3 (50/125μm, optimisé par laser): veste Aqua, prend en charge 10 Gbps jusqu'à 300 m.
OM4 (50/125μm, amélioré): Aqua jacket, prend en charge 10 Gbps jusqu'à 550m et 40/100 Gbps.
OM5 (50/125μm, large bande): jacket vert chaux, prend en charge le multiplexage par division de longueur d'onde (WDM).
1.4 Types de connecteurs:
LC, SC, ST, FC, MTP/MPO (pour les connexions à haute densité).
Finitions polies (UPC ou APC) pour une faible perte d'insertion.

Applications:

2.1 Centres de données (connexions serveur-interrupteur).
2.2 Réseaux locaux (LAN).
2.3 caméras de vidéosurveillance.
2.4 Systèmes d'imagerie médicale et industriels.
