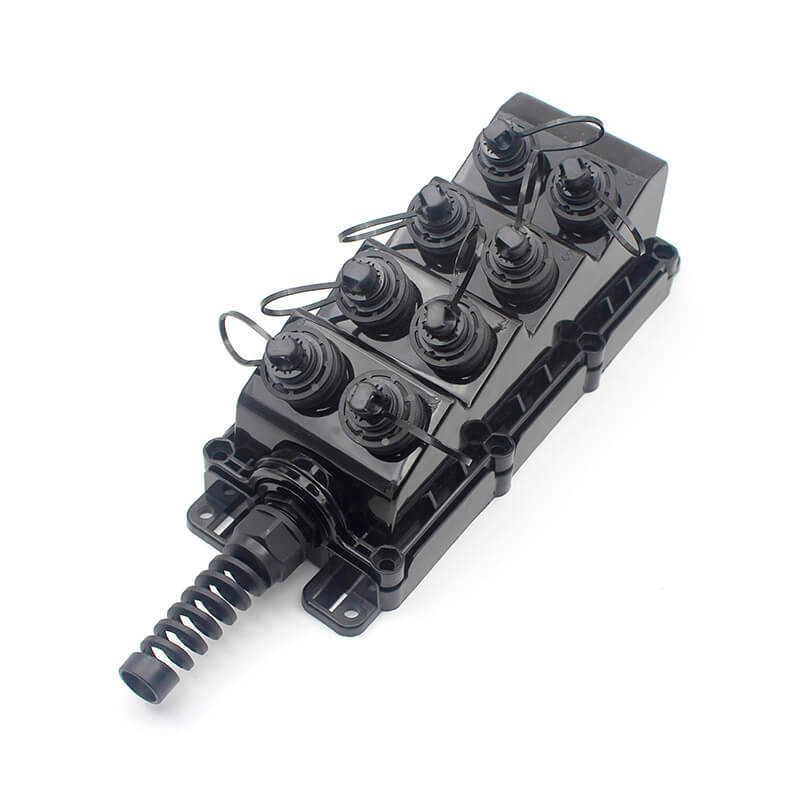

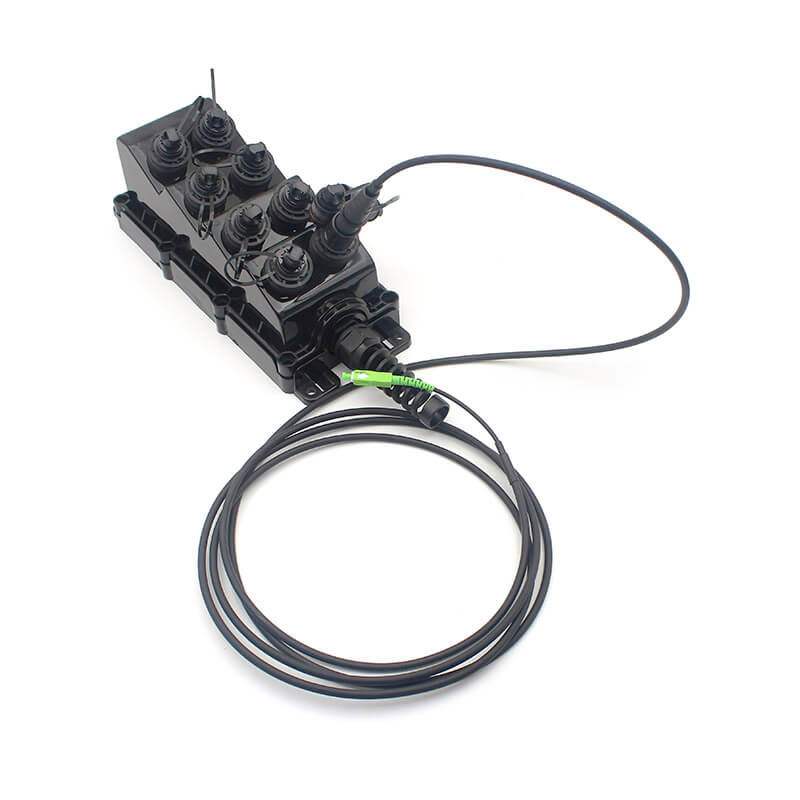

Boîtier de terminaison multi-services à 8 ports MST pour FTTA
Le terminal de service multi-ports (MST) est conçu pour la distribution de fibre optique haute densité dans les réseaux de télécommunication extérieurs et FTTA. Son indice d'étanchéité robuste IP68, combiné à des matériaux ignifuges et à du matériel durable en acier inoxydable 304, garantit que ce boîtier MST fonctionne de manière fiable dans des environnements difficiles. Il offre des options d'installation flexibles et prend en charge les câbles de dérivation FastConnect, ce qui en fait un excellent choix pour les tours de télécommunication, les déploiements à distance et les installations de réseau d'urgence.
Spécification :
1.1 Paramètres de fibre :
| N° |
Articles |
Unité |
Spécification |
| G.657A1 |
| 1 |
Diamètre du mode de champ |
1310nm |
µm |
8.4-9.2 |
| 1550nm |
µm |
9.3-10.3 |
| 2 |
Diamètre de la gaine |
µm |
125±0.7 |
| 3 |
Non-circularité de la gaine |
% |
≤ 0.7 |
| 4 |
Erreur de concentricité cœur-gaine |
µm |
≤ 0.5 |
| 5 |
Diamètre du revêtement |
µm |
240±0.5 |
| 6 |
Non-circularité du revêtement |
% |
≤ 6.0 |
| 7 |
Erreur de concentricité gaine-revêtement |
µm |
≤ 12.0 |
| 8 |
Longueur d'onde de coupure du câble |
nm |
λ∞≤ 1260 |
| 9 |
Atténuation (max.) |
1310nm |
dB/km |
≤ 0.35 |
| 1550nm |
dB/km |
≤ 0.21 |
| 1625nm |
dB/km |
≤ 0.23 |
| 10 |
Perte par macro-courbure |
Rayon 10mm x 15mm @1550nm |
dB |
≤ 0.25 |
| Rayon 10mm x 15mm @1625nm |
dB |
≤ 0.10 |
| Rayon 1mm x 10mm @1550nm |
dB |
≤ 0.75 |
| Rayon 1mm x 10mm @1625nm |
dB |
≤ 1.5 |
1.2 Paramètres du câble :
| Articles |
Spécifications |
| Fil de tonalité |
AWG |
24 |
| Dimension |
0.61 |
| Matériau |
Cuivre |
| Nombre de fibres |
2-12 |
| Fibre à revêtement coloré |
Dimension |
250±15µm |
| Couleur |
Couleur standard |
| Tube tampon |
Dimension |
2.0 ±0.1mm |
| Matériau |
PBT et gel |
| Couleur |
Blanc |
| Élément de renforcement |
Dimension |
2.0 ±0.2mm |
| Matériau |
FRP |
| Gaine extérieure |
Diamètre |
3.0x4.5mm ; 4x7mm ; 4.5x8.1mm ; 4.5x9.8mm |
| Matériau |
PE |
| Couleur |
Noir |
1.3 Caractéristiques mécaniques et environnementales :
| Articles |
Unité |
Spécifications |
| Tension (long terme) |
N |
300 |
| Tension (court terme) |
N |
600 |
| Écrasement (long terme) |
N/10cm |
1000 |
| Écrasement (court terme) |
N/10cm |
2200 |
| Rayon de courbure min. (dynamique) |
mm |
60 |
| Rayon de courbure min. (statique) |
mm |
60 |
Caractéristiques :
2.1 Ce boîtier MST offre un espace suffisant pour gérer des réseaux de fibre optique à plus grande échelle, idéal pour les applications FTTA et de télécommunication.
2.2 Entièrement étanche à l'eau et à la poussière, ce boîtier assure une protection fiable contre les intempéries et les conditions extérieures.
2.3 Construit en plastique PC+ABS ignifuge et en matériel en acier inoxydable 304, ce boîtier MST est conçu pour résister aux températures et aux conditions météorologiques extrêmes.
2.4 Prend en charge les câbles de dérivation FastConnect plug-and-play pour un déploiement rapide sans épissure, rendant l'installation plus facile et plus rapide pour le FTTH, le FTTA et d'autres installations extérieures.
2.5 Câble d'alimentation diélectrique, repérable ou blindé
2.6 Options de montage sur poteau, piédestal, trou de visite ou fil de suspension
2.7 Livré avec un support de montage universel
2.8 L'emballage convivial permet un déroulement facile
Application :
3.1 FTTA (Fibre jusqu'à l'antenne) :Conçu pour les installations de réseaux de télécommunication extérieurs, le boîtier MST offre une distribution de fibre optique de haute capacité, idéale pour les tours de télécommunication et les systèmes d'antennes.
3.2 Réseaux de télécommunication : Parfait pour gérer les connexions de fibre optique entre les stations de base, les antennes et les nœuds du réseau, assurant une transmission de données stable et à haut débit.
3.3 Réseaux ruraux et éloignés :
3.4 Installations de réseau temporaires
