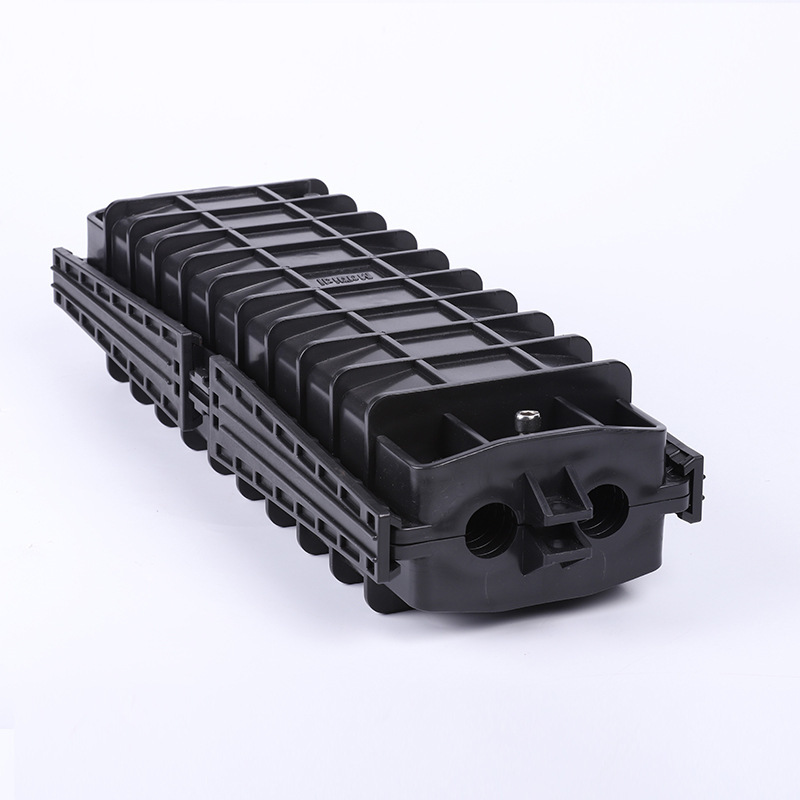

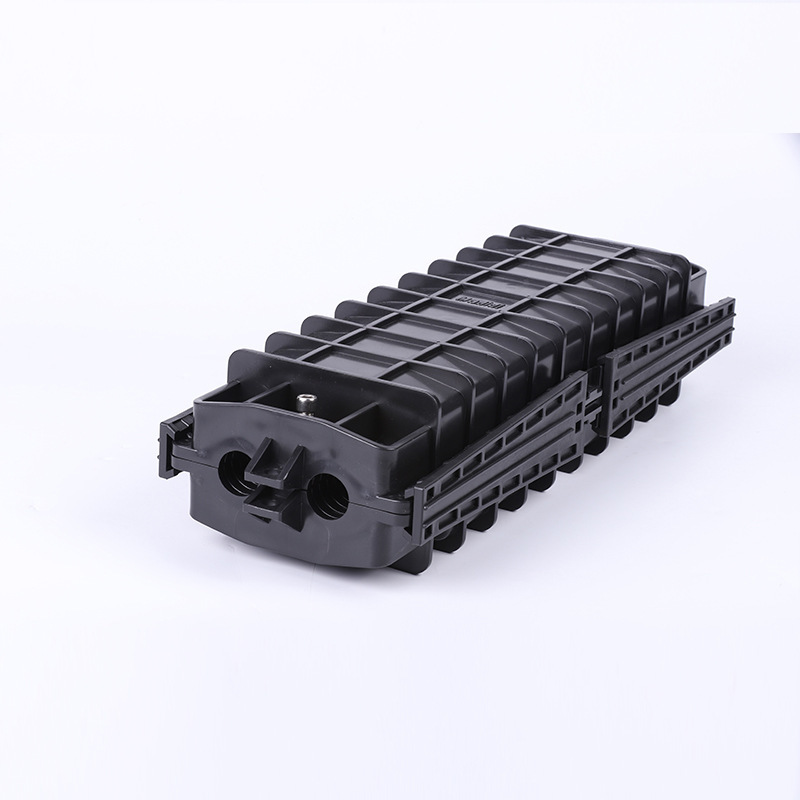

Boîtier de raccordement de fibre optique en ligne à 48 cœurs, 2 entrées 2 sorties, étanche
Un boîtier de raccordement de fibre optique en ligne est un boîtier de protection utilisé pour épisser, brancher et stocker des câbles de fibre optique le long d'un trajet de câble. Contrairement à un boîtier en dôme ou mural, il est conçu pour être installé en ligne (directement sur le câble) dans des applications aériennes, souterraines ou enterrées, créant un point de jonction scellé, durable et réutilisable.
Spécification :
| Avantages |
Inconvénients |
| Protection environnementale : Excellent scellage contre l'humidité/les contaminants. |
Compétence d'installation : Nécessite des techniciens formés pour une étanchéité correcte. |
| Protection mécanique : Protège les épissures contre l'écrasement, les chocs et la tension. |
Taille : Peut être encombrant, surtout pour un grand nombre de fibres. |
| Flexibilité : Réutilisable pour les modifications de réseau. |
Coût : Coût initial plus élevé que les manchons mécaniques simples (mais justifié pour les installations permanentes). |

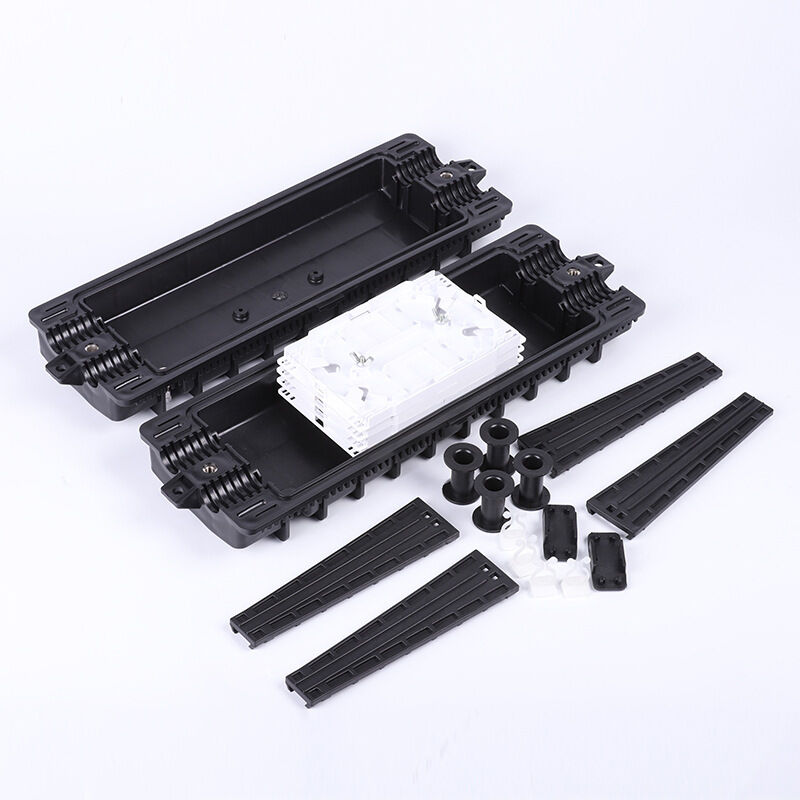

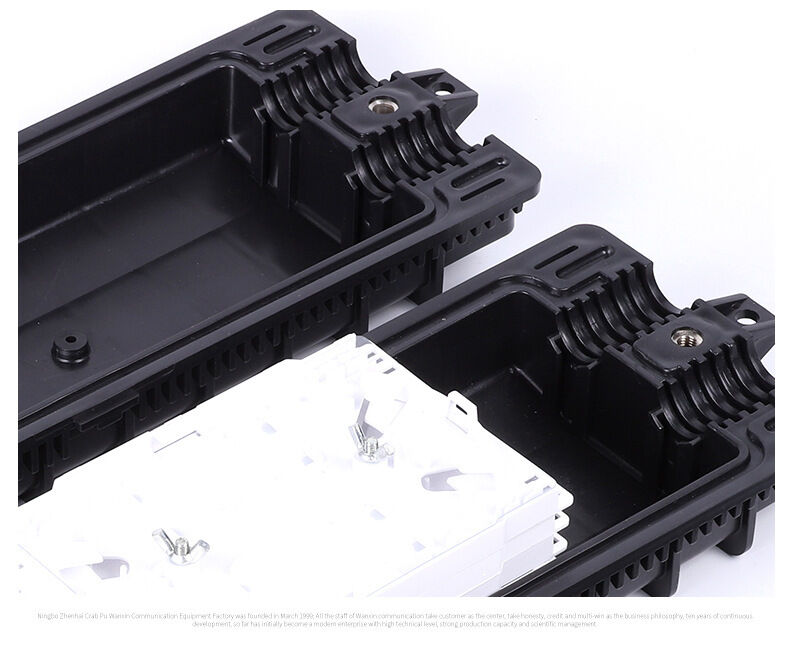

| Organisation : Les plateaux internes maintiennent les fibres gérées et identifiables. |
Charge de vent aérienne : Ajoute un point de charge de vent sur la portée aérienne. |
Types :
1.1 Par installation :
Aérien : Monté sur un fil de support entre les poteaux. Léger, résistant aux UV, avec de solides supports de suspension.
Souterrain/enterré : Installé dans des regards, des boîtes de branchement ou directement enterré. Possède des coques robustes et résistantes à la corrosion et souvent une forme cylindrique en "pilule" pour résister à la pression du remblai et à l'humidité.
Conduite : Installé à l'intérieur d'un conduit.
1.2 Par entrée/sortie de câble :
Traversant (droit) : Le plus courant. Le câble entre par une extrémité et sort par l'autre, maintenant le chemin linéaire. Utilisé pour le raccordement point à point.
Branchement (dérivation) : Un ou plusieurs câbles entrent, et plusieurs câbles plus petits en sortent. Utilisé pour la distribution ou le fractionnement du réseau.
Raccordement en bout : Deux câbles entrent par des extrémités opposées et sont raccordés à l'intérieur.
Applications :
2.1 Réseaux longue distance et dorsaux : Raccordement de câbles sur de longues distances (par exemple, entre villes).
2.2 Réseaux Fibre jusqu'au domicile (FTTH) : Création de points de distribution où un câble d'alimentation est branché sur plusieurs câbles de descente.
2.3 Réparation et restauration de réseau : Restauration rapide d'un câble coupé en raccordant une nouvelle section.
2.4 Jonction de segments de câble : Connexion de bobines de câble de longueur de fabrication lors du déploiement initial.
2.5 Points de transition : Changement de type de câble (par exemple, d'aérien à enterré) ou connexion de câble blindé à non blindé.
Comment choisir le bon boîtier en ligne :
3.1 Environnement : Aérien, enterré, sous l'eau ? Détermine l'indice de protection IP (Ingress Protection) (par exemple, IP68 pour submersible) et la résistance du matériau.
3.2 Nombre de câbles et nombre de fibres : Doit pouvoir accueillir le nombre de câbles et le nombre total de brins de fibre (par exemple, 2 câbles x 144 fibres chacun).
3.3 Réutilisabilité : Avez-vous besoin d'ajouter des fibres ou de reconfigurer plus tard ? La plupart sont conçus pour plusieurs réutilisations.
3.4 Méthode d'étanchéité : Thermorétractable (très fiable mais nécessite un chalumeau), scellage par gel (plus propre, sans outil) ou compression mécanique.
3.5 Taille et configuration des ports : Assurez-vous qu'il dispose de suffisamment de ports du bon diamètre pour vos câbles.
3.6 Conformité aux normes : Doit respecter les normes industrielles pertinentes (par exemple, Telcordia GR-771, ICEA).
