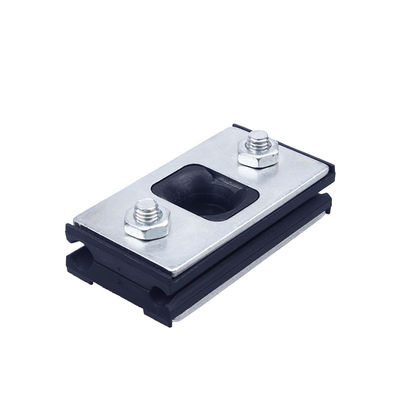

ADSS Figure-8 Serre de suspension de câble pour le montage sur le mât

Colliers de suspension pour câble en 8

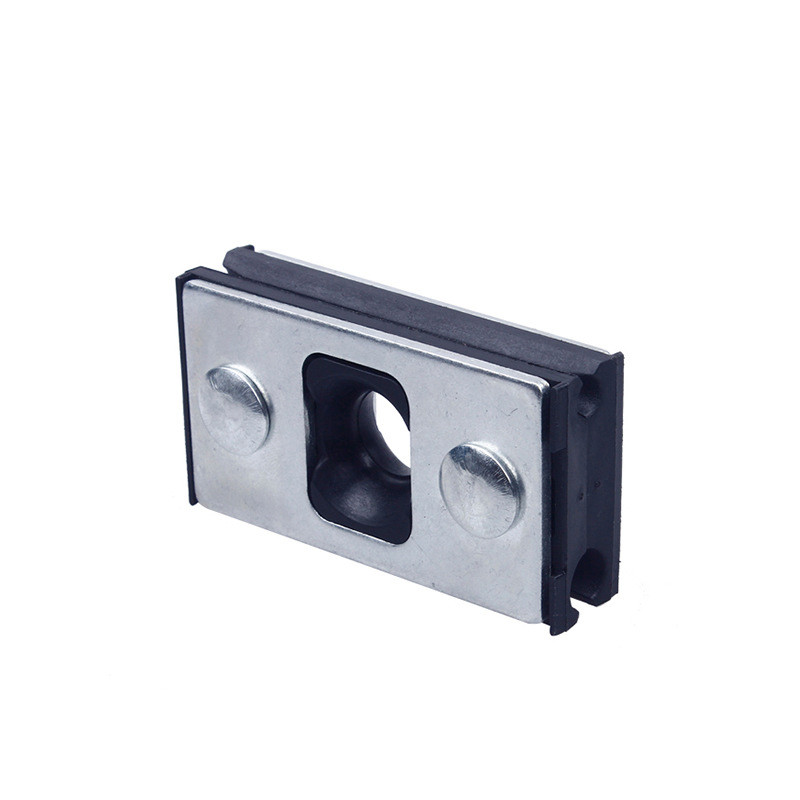

Les colliers de suspension sont conçus pour assurer une suspension articulée pour les câbles en 8 avec un messager isolé en acier ou diélectrique sur les réseaux d'accès avec des portées allant jusqu'à 90m. Leur conception brevetée unique a été développée pour offrir une ferrure universelle couvrant tous les cas de suspension sur poteaux en bois, en métal ou en béton. Avec des rainures droites et un système réversible, ces colliers sont compatibles avec des diamètres de messagers de 3 à 7 mm et de 7 à 11 mm.

Spécification :

Caractéristiques :

1.1 Couvre toutes les tailles de messagers de 3 à 11 mm
1.2 Agit comme un fusible pour éviter d'endommager le câble en cas de surcharge verticale anormale (arbre, accident de voiture...)
1.3 Isolation diélectrique de 4 kV entre le messager du câble et le poteau/collier
1.4 Trou central permettant l'installation sur des crochets afin de fournir un point de suspension flexible et d'offrir une protection supplémentaire contre les vibrations induites par le vent
Installation :

2.1 Sur un boulon à crochet : Le collier peut être installé sur un boulon à crochet de 14 mm ou 16 mm sur des poteaux en bois percés. La longueur du boulon à crochet dépend du diamètre du poteau.

2.2 Sur un support de pote avec un boulon à crochet : Le collier peut être installé sur des poteaux en bois, des poteaux en béton ronds et des poteaux métalliques polygonaux en utilisant un support de suspension CS, un boulon à crochet BQC12x55 et 2 colliers de pote 20 x 0,4 mm ou 20 x 0,7 mm.

Application :

3.1 Conçu pour les conduits avec un assemblage de conduits en forme de 8 avec un messager en plastique renforcé de fibre (FRP).
