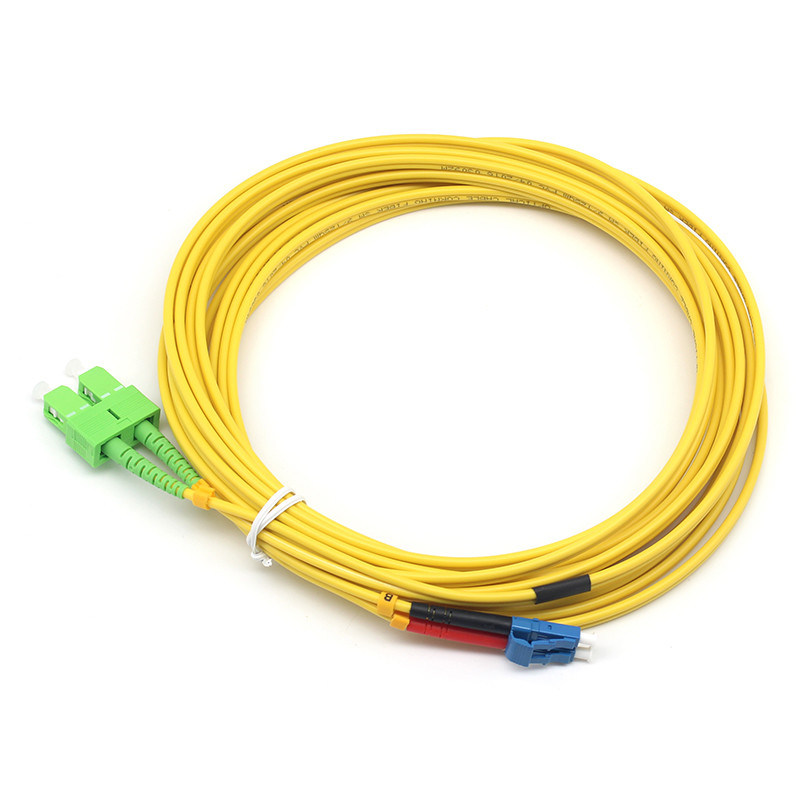

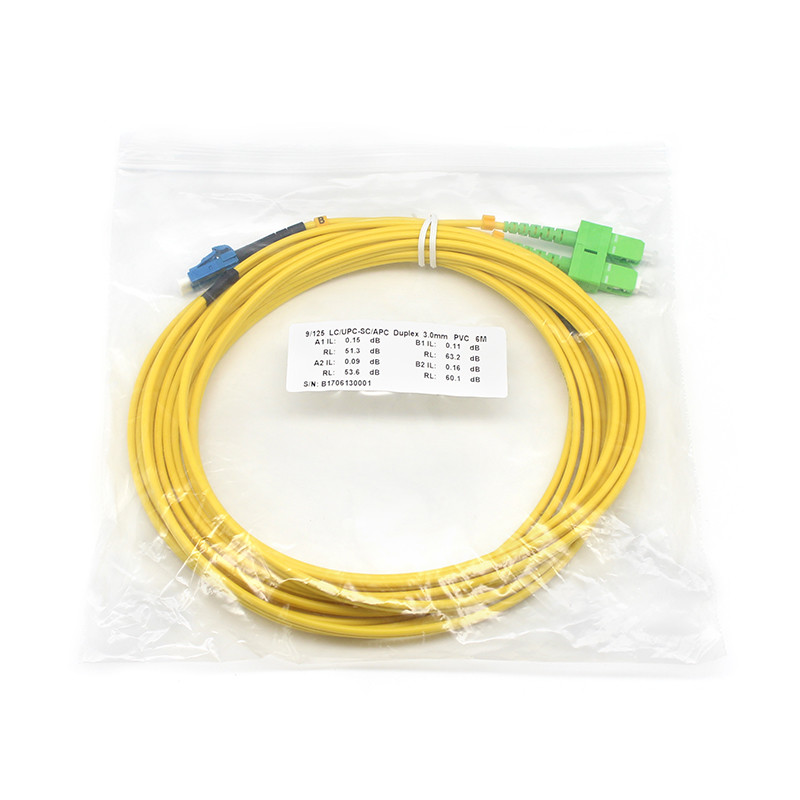

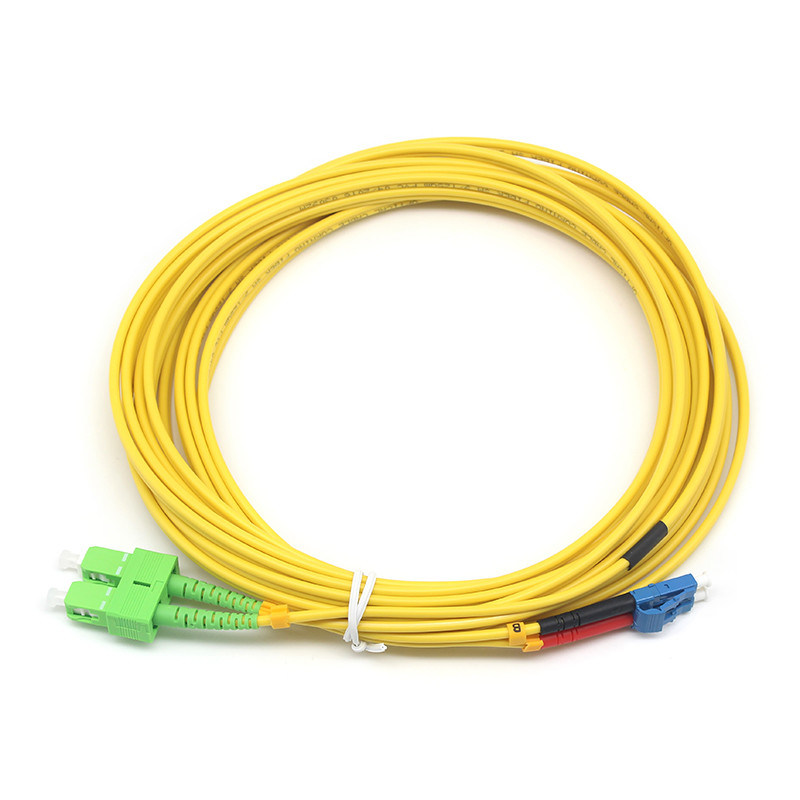

Le câble de patch en fibre optique de la ligne duplex SC APC à LC UPC SM
Les patchcords en fibre optique sont des composants permettant de relier des équipements et des composants dans un réseau en fibre optique.Il existe de nombreux types selon les différents types de connecteur à fibre optique, y compris FC SV SC LC ST E2000N MTRJN MPO etc.Les fibres de câble peuvent être en PVC, LSZH, OFNR, OFNP, etc. Il existe des fibres simples, duplex, multi-fibres, bande de ventilation et fibre de faisceau.
Les spécifications:
| Paramètre |
Unité |
Le mode |
Le PC |
UPC |
APC |
| Le type |
| Perte d'insertion |
dB |
SM |
Le taux de dépôt3 |
Le taux de dépôt3 |
Le taux de dépôt3 |
| MM |
Le taux de dépôt3 |
Le taux de dépôt3 |
|
| Perte de rendement |
dB |
SM |
> 50 |
> 50 |
> 60 |
| MM |
> 35 |
> 35 |
|
| Répétabilité |
dB |
Perte supplémentaire < 0,1 dB, perte de retour < 5 dB |
| Interchangeabilité |
dB |
Perte supplémentaire < 0,1 dB, perte de retour < 5 dB |
| Temps de connexion |
le temps |
> 1000 |
| Température de fonctionnement |
°C |
-40 C- +75 C |
| Température de stockage |
°C |
-40 C- +85 C |
Caractéristiques:
1. Types de fibres:
1.1 Mode unique (SMF):Conçus pour la transmission sur de longues distances (jusqu'à plus de 100 km), utilisant généralement un diamètre de 9/125 μm entre le noyau et le revêtement.
1.2 Multimode (MMF):Utilisé pour des distances plus courtes (jusqu'à 500 m2 km), avec des tailles de noyau communes de 50/125 μm ou 62,5/125 μm.
2. Types de connecteurs:
2.1 LC (connecteur lumineux):Petit facteur de forme, populaire dans les applications à haute densité.
2.2 SC (connecteur d'abonné):Conception push-pull, couramment utilisée dans les datacoms et les télécoms.
2°)3FC (connecteur de ferrule):Type vissé, souvent utilisé dans des environnements à fortes vibrations.
2°)4ST (Straight Tip): style baïonnette, utilisé dans les réseaux plus anciens.
2.5 MTP/MPO: connecteurs multifibres pour liaisons à grande capacité (par exemple, fibres 12/24).
3. Types polonais
3.1 APC (Angled Physical Contact): face d'extrémité inclinée de 8° pour une réflexion arrière minimale (~-65 dB).
3.2 UPC (ultra-contact physique): Perte de réflexion plus élevée (~-55 dB).
3.3 PC (contact physique): légèrement arrondi pour réduire les espaces d'air.
4- Pour les câbles:
4.1 Simplex: fibre unique, câble unique.
4.2 Duplex: deux fibres (souvent pour le Tx/Rx).
4.3 blindé: renforcé pour les environnements difficiles.
4.4 Insensible à la flexion (BI): résistant aux courbes serrées.
Applications:
5.1 Réseau de télécommunications
5.2 Réseau à large bande de fibres
5.3 Système CATV
5.4 Système LAN et WAN
5.5 FTTP
