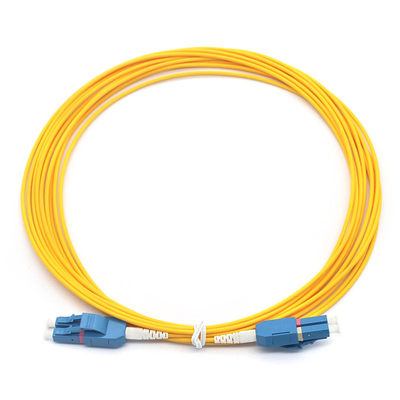

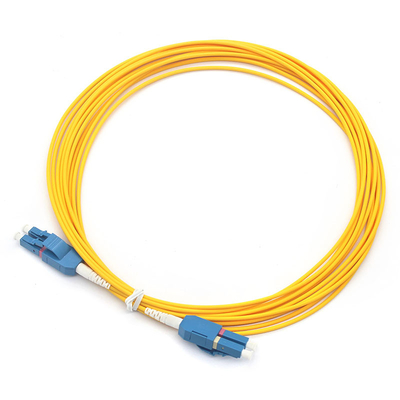

Le câble de patch en fibre optique en double LC UPC à LC UPC pour Uniboot en mode unique
Les patchcords en fibre optique sont des composants permettant de relier des équipements et des composants dans un réseau en fibre optique.Il existe de nombreux types selon les différents types de connecteur à fibre optique, y compris FC SV SC LC ST E2000N MTRJN MPO etc.Les fibres de câble peuvent être en PVC, LSZH, OFNR, OFNP, etc. Il existe des fibres simples, duplex, multi-fibres, bande de ventilation et fibre de faisceau.
Les spécifications:
| Paramètre |
Unité |
Le mode |
Le PC |
UPC |
APC |
| Le type |
| Perte d'insertion |
dB |
SM |
Le taux de dépôt3 |
Le taux de dépôt3 |
Le taux de dépôt3 |
| MM |
Le taux de dépôt3 |
Le taux de dépôt3 |
|
| Perte de rendement |
dB |
SM |
> 50 |
> 50 |
> 60 |
| MM |
> 35 |
> 35 |
|
| Répétabilité |
dB |
Perte supplémentaire < 0,1 dB, perte de retour < 5 dB |
| Interchangeabilité |
dB |
Perte supplémentaire < 0,1 dB, perte de retour < 5 dB |
| Temps de connexion |
le temps |
> 1000 |
| Température de fonctionnement |
°C |
-40 C- +75 C |
| Température de stockage |
°C |
-40 C- +85 C |
Caractéristiques:
1.1 Types de fibres
1.1.1 Single-Mode (SMF): conçu pour la transmission sur de longues distances (jusqu'à plus de 100 km), utilisant généralement un diamètre de noyau/de revêtement de 9/125 μm.
1.1.2 Multi-mode (MMF): utilisé pour des distances plus courtes (jusqu'à 500m2km), avec des dimensions de noyau communes de 50/125μm ou 62,5/125μm.
1.2 Types de connecteurs
1.2.1 LC (Lucent Connector): petit facteur de forme, populaire dans les applications à haute densité.
1.2.2 SC (connecteur d'abonné): conception push-pull, couramment utilisée dans les réseaux de données et de télécommunications.
1.2.3 FC (Ferrule Connector): type vissé, souvent utilisé dans des environnements à fortes vibrations.
1.2.4 ST (pointe droite):Le style de la baïonnette, utilisé dans les réseaux plus anciens.
1.2.5 MTP/MPO: connecteurs multifibres pour liaisons à grande capacité (par exemple, fibres 12/24).
1.3 Types polonais
1.3.1 PC (contact physique): légèrement arrondi pour réduire les espaces d'air.
1.3.2 UPC (ultra-contact physique): Perte de réflexion plus élevée (~-55 dB).
1.3.3 APC (Angled Physical Contact): face d'extrémité inclinée de 8° pour une réflexion arrière minimale (~-65 dB).
1.4 Couverture par câble
1.4.1 Simplex: fibre unique, câble unique.
1.4.2 Duplex: deux fibres (souvent pour le Tx/Rx).
1.4.3 blindé: renforcé pour les environnements difficiles.
1.4.4 Insensible à la flexion (BI): résistant aux courbes serrées.
Application du projet:
2.1 Panneaux de patch dans les armoires de communication
2.2 Communication de données à débit binaire élevé
2.3 Sauteur du placard des communications
2.4 Transmission vidéo analogique
2.5 Communication entre le placard et la sortie du mur

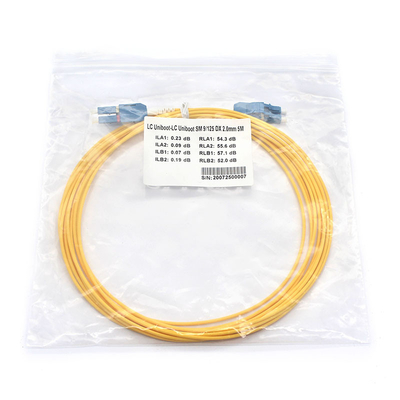

Le paquet:
1Un sac en plastique.
2La boîte intérieure.
3. Boîte extérieure
