| Type de fibre: | Les mesures de sécurité doivent être prises conformément à l'annexe I. | Nombre de fibres: | 8 cœurs |
|---|---|---|---|
| Jack extérieur: | PE | Couleur: | Noir |
| Mettre en évidence: | câble optique de fibre de 8 noyaux,8 câble à fibre extérieure de base,Câble optique non blindé de fibre |
||

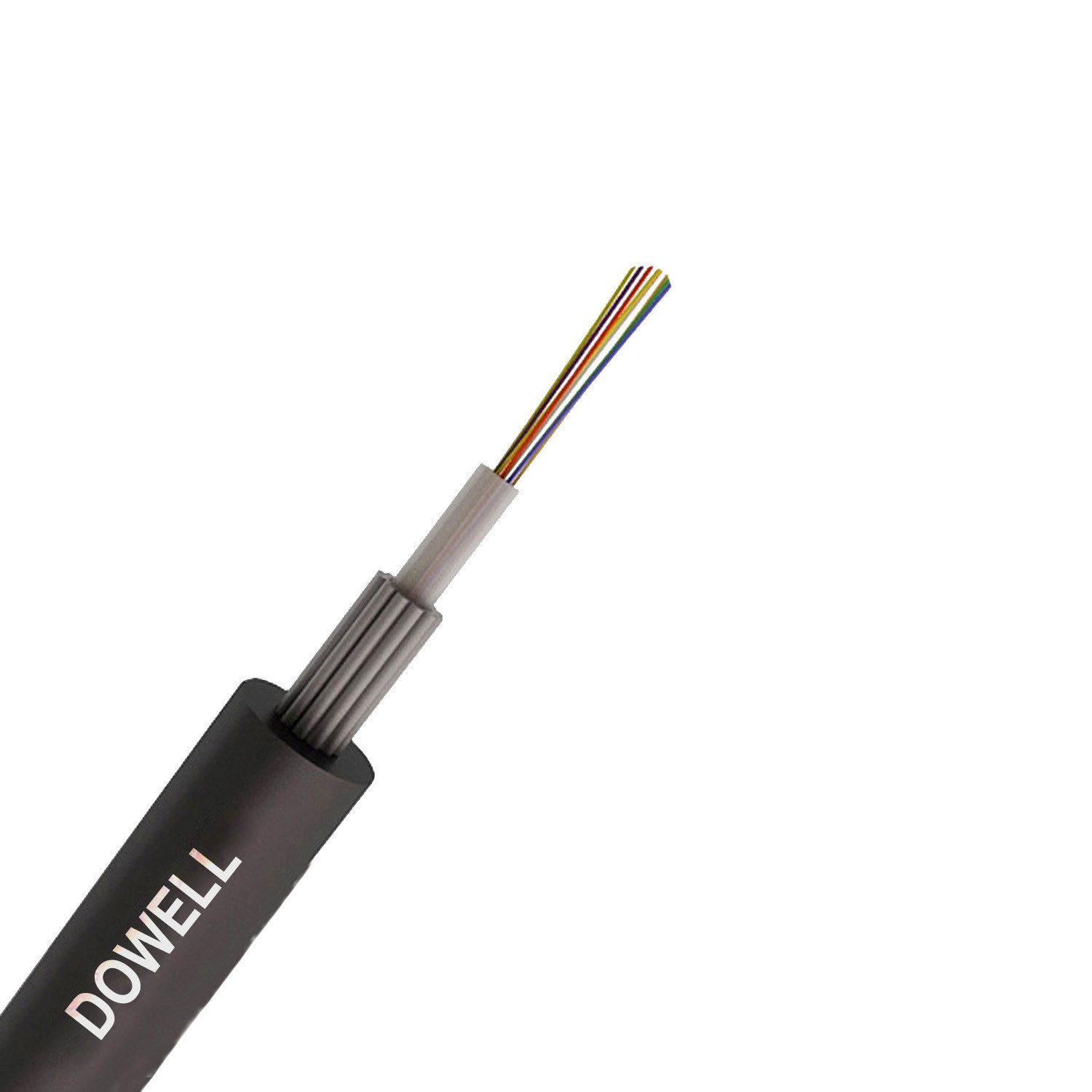

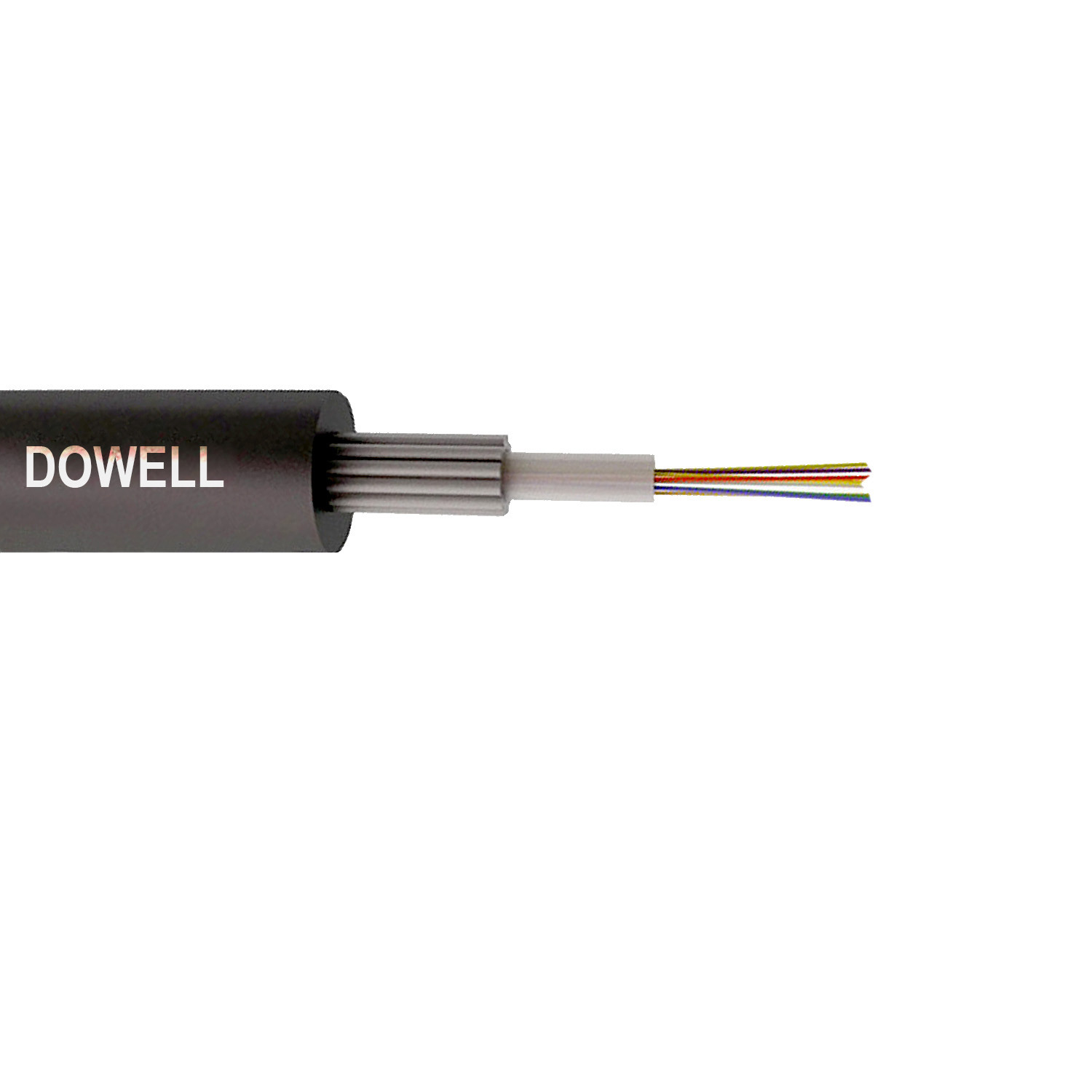

Câble optique de conduit souterrain non blindé à 8 cœurs avec blindage en fil d'acier
Le câble GYXTY à tube unique blindé en fil d'acier et à gaine simple est conçu avec la flexibilité et la polyvalence requises pour les installations les plus exigeantes d'aujourd'hui, y compris les installations aériennes,Conduit et canalisation. Le blindage global en fil d'acier offre une bonne résistance à la traction et à l'écrasement.
| Unité | Spécification | |||
| N° | Articles | G.652D / G657A1 | ||
| 1 | Diamètre du mode de champ | 1310nm | µm | 9,2 µm ±0,4 |
| 1550nm | µm | 10,4 µm ±0,5 | ||
| 2 | Diamètre du revêtement | µm | 125 µm ±0,7 | |
| 3 | Non-circularité du revêtement | % | ≤0,7 | |
| 4 | Erreur de concentricité cœur-revêtement | µm | ≤0,5 | |
| 5 | Diamètre du revêtement | µm | 245±5 | |
| 6 | Non-circularité du revêtement | % | ≤6,0 | |
| 7 | Erreur de concentricité revêtement-revêtement | µm | ≤12,0 | |
| 8 | Longueur d'onde de coupure du câble | nm | λcc≤1260 | |
| 9 | Atténuation (max.) | 1310nm | dB/km | ≤0,35 |
| 1550nm | ≤0,25 | |||
Paramètres du câble :
| Articles | Spécifications | |
| Nombre de fibres | ||
| Tube lâche | Dimension | 8 |
| Matériau | 2,4±0,2mm | |
| Couleur | PBT | |
| Fibre | Blanc | |
| Remplissage | 1: Bleu Orange Vert Marron, Gris, Blanc, Rouge, Noir, Violet, Rose, Aqua 2: (Bleu Orange Vert Marron, Gris, Blanc, Rouge, Noir, Violet, Rose, Aqua) avec un anneau |
|
| Composant de renforcement | Matériau | Fil d'acier 316 |
| Dimension | 0,65mm | |
| N° de racine | 14 | |
| Gaine extérieure | Dimension | Φ7,9mm±0,2 |
| Matériau | PE | |
| N° de racine | Noir | |
