Réseaux de communication extérieurs par câble ADSS à fibre optique PE à mode unique

Gaine extérieure en PE, câble à fibre optique FTTH ADSS, réseaux de communication extérieurs

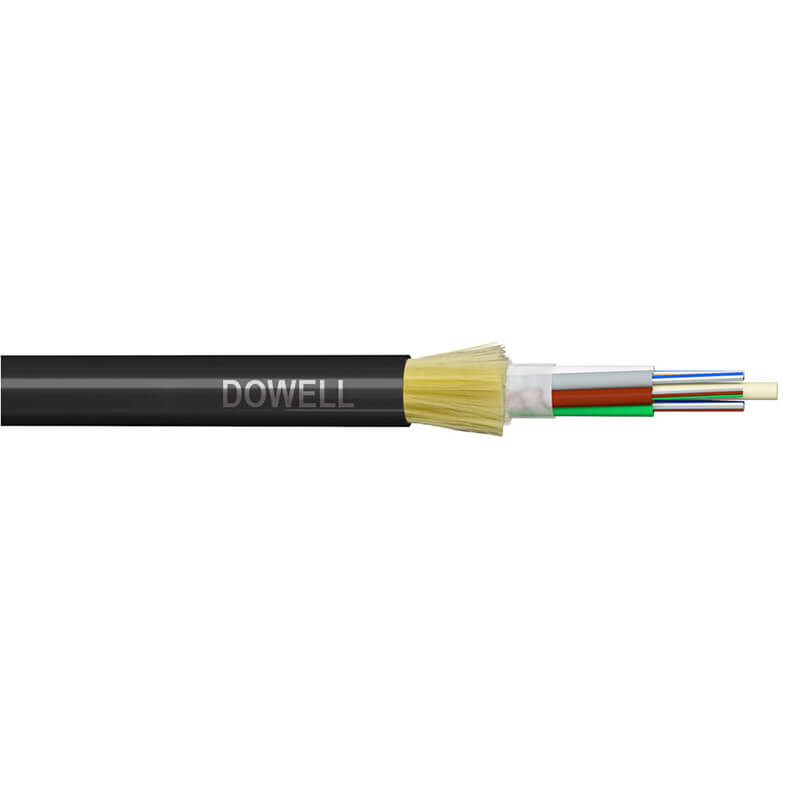

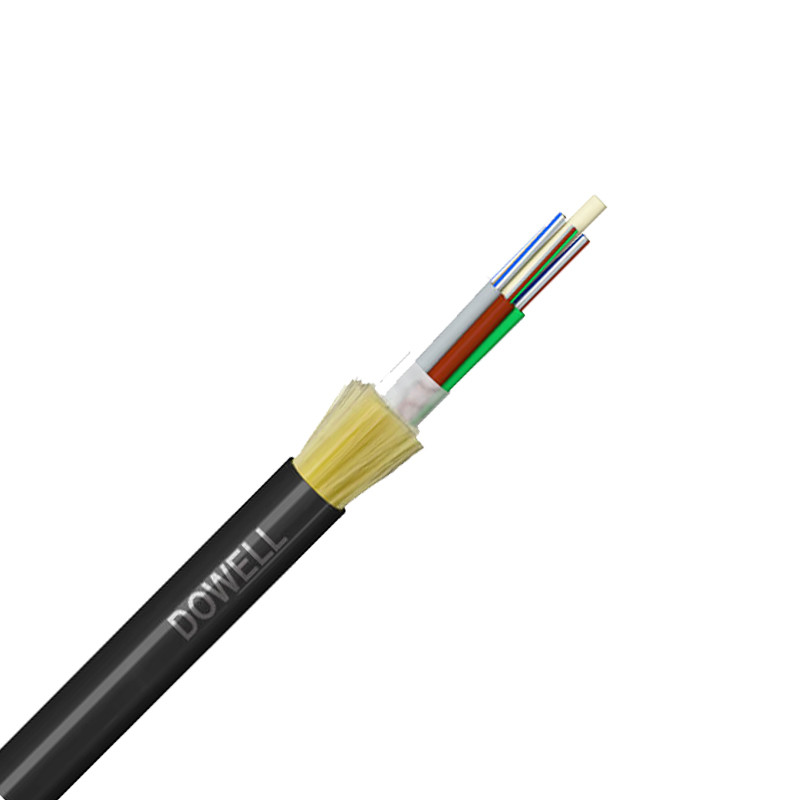

Le câble ADSS à gaine simple est un type de câble à fibre optique autoportant entièrement diélectrique (ADSS) conçu pour les installations aériennes, spécifiquement pour des portées relativement courtes allant de 50 mètres à 200 mètres. Il est couramment utilisé dans divers réseaux de communication extérieurs pour fournir une transmission de données et une connectivité à haut débit. Nous pouvons personnaliser le nombre de cœurs des câbles à fibre optique ADSS selon les besoins du client. Le nombre de cœurs des câbles à fibre optique ADSS est de 2, 6, 12, 24, 48, jusqu'à 144 cœurs.

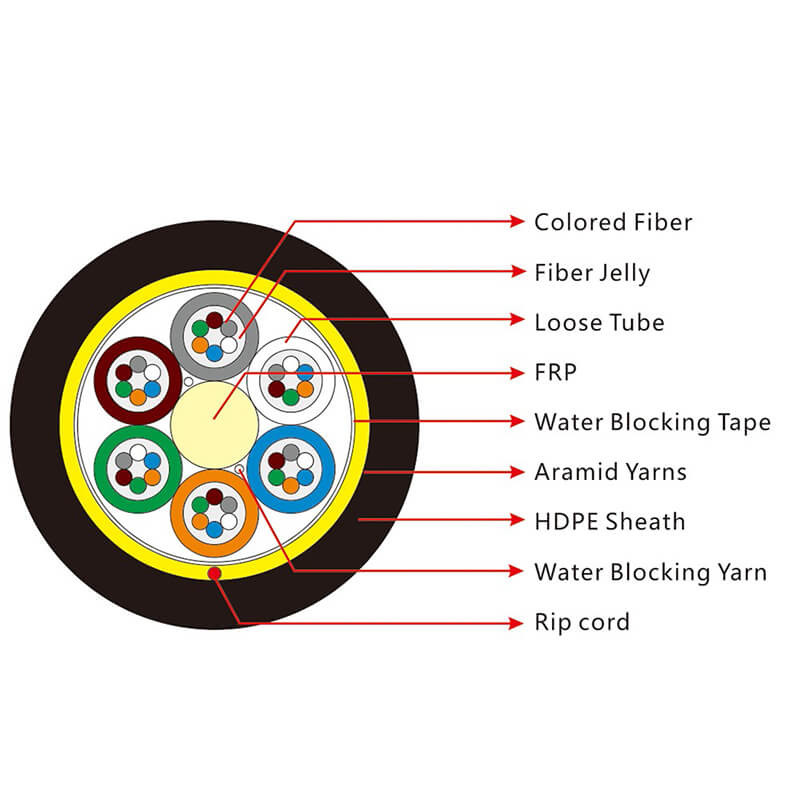

Paramètre technique du câble :

Paramètres		Spécification
Nombre de fibres		2	6	12	24	60	144
Tube lâche	Matériau	PBT
	Fibres par tube	2	4	4	4	12	12
	Numéros	1	2	3	6	5	12
Tige de remplissage	Numéros	5	4	3	0	1	0
Élément de renforcement central	Matériau	FRP				FRP revêtu de PE
Matériau d'étanchéité		Fil d'étanchéité
Élément de renforcement supplémentaire		Fils d'aramide
Gaine intérieure	Matériau	PE noir (Polyéthylène)
	Épaisseur	Nominal : 0,8 mm
Gaine extérieure	Matériau	PE noir (Polyéthylène) ou AT
	Épaisseur	Nominal : 1,7 mm
Diamètre du câble (mm)		11,4	11,4	11,4	11,4	12,3	17,8
Poids du câble (kg/km)		94~101	94~101	94~101	94~101	119~127	241~252
Contrainte de traction nominale (RTS) (KN)		5,25	5,25	5,25	5,25	7,25	14,25
Tension de travail maximale (40% RTS) (KN)		2,1	2,1	2,1	2,1	2,9	5,8
Contrainte quotidienne (15-25% RTS) (KN)		0,78~1,31	0,78~1,31	0,78~1,31	0,78~1,31	1,08~1,81	2,17~3,62
Portée maximale admissible (m)		100
Résistance à l'écrasement (N/100mm)		Court terme	2200
Conditions météorologiques appropriées			Vitesse maximale du vent : 25 m/s, givrage maximal : 0 mm
Rayon de courbure (mm)	Installation	20D
	Fonctionnement	10D
Atténuation (après câble) (dB/km)	Fibre SM @1310nm	≤ 0,36
	Fibre SM @1550nm	≤ 0,22

Caractéristiques :

1.1 Érection électrique continue

1.2 Résistance supérieure aux marques électriques avec gaine AT

1.3 Poids léger, petit diamètre de câble, impact réduit de la glace et du vent, et charge sur le mât

1.4 Excellentes propriétés de traction et de température

1.5 Durée de vie jusqu'à 30 ans

Application :

2.1 Installation aérienne autoportante

2.2 Pour les lignes électriques aériennes inférieures à 110 kV, une gaine extérieure en PE est appliquée.

2.3 Pour les lignes électriques aériennes égales ou supérieures à 110 kV, une gaine extérieure AT est appliquée.

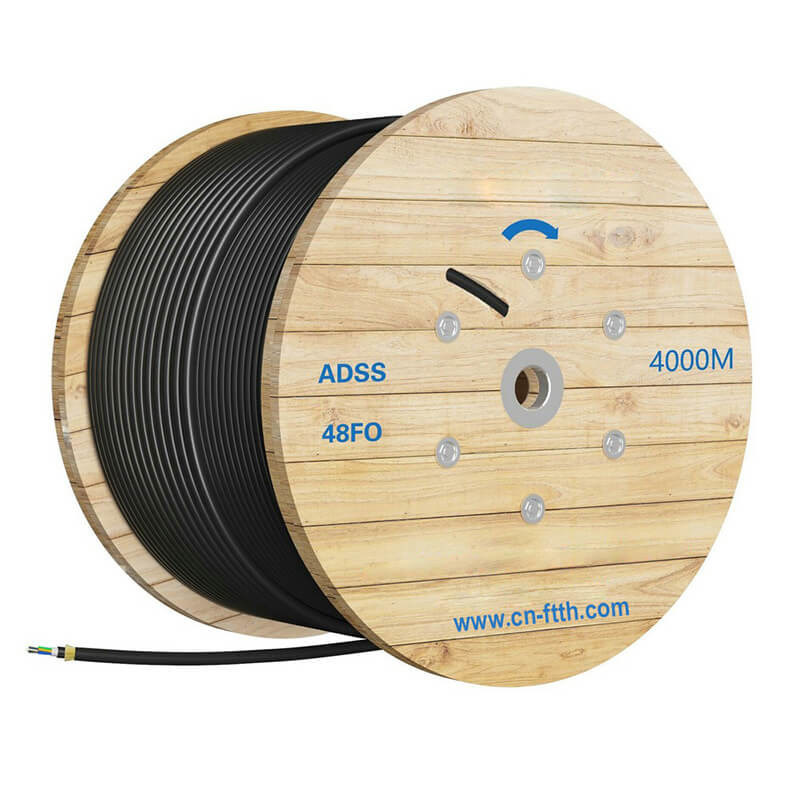

Emballage :



Flux de production :
