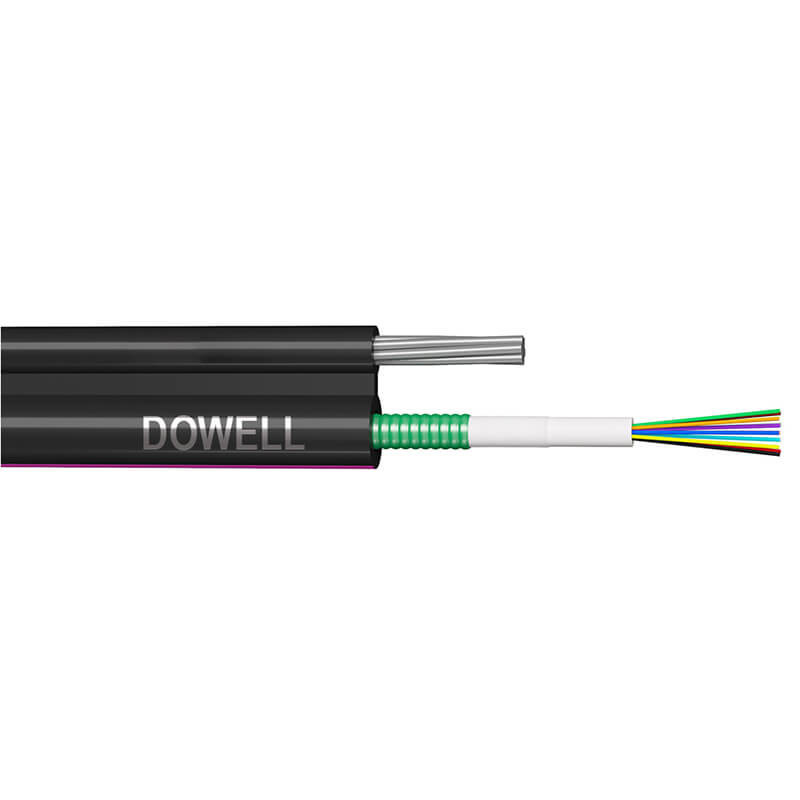

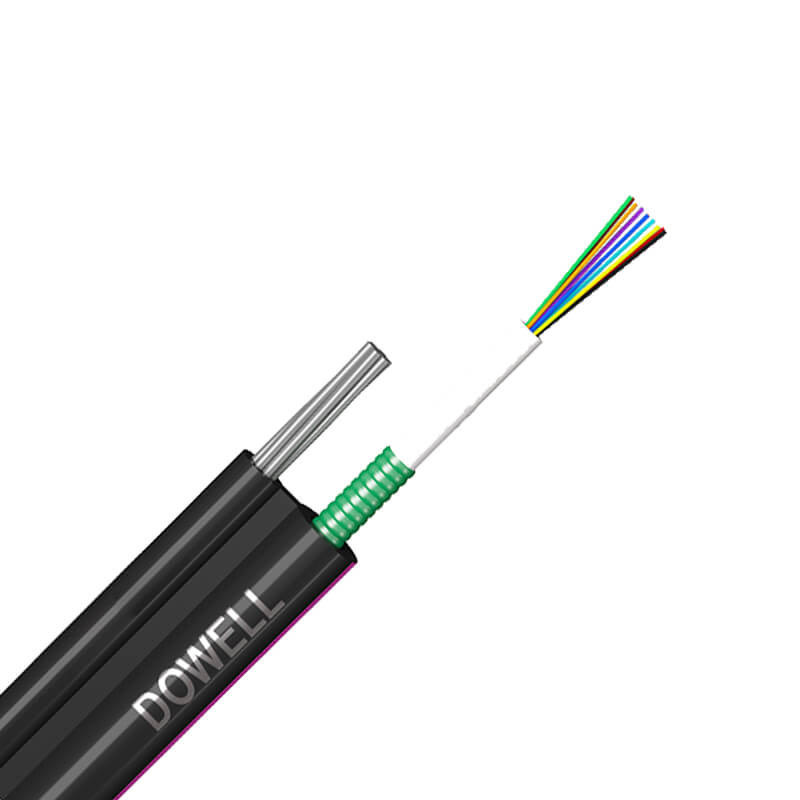

Figure 8 Cable à fibres multimode à tube central 12 noyaux en mode unique pour les réseaux FTTH FTTX

Câble optique à tube central en forme de 8 monomode à 12 fibres pour réseaux FTTX FTTH

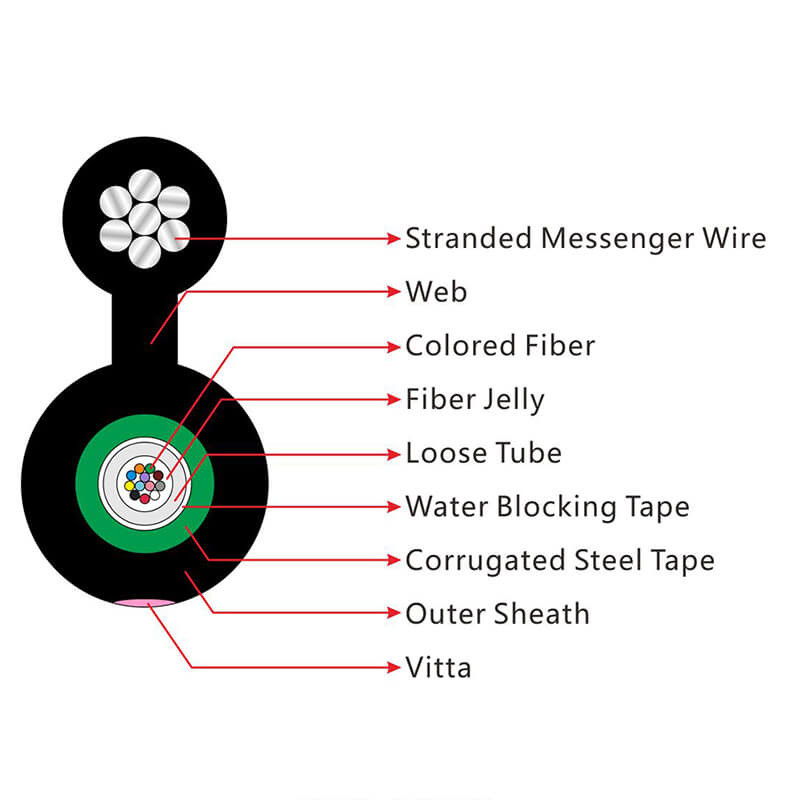

Câble à fibre optique GYXTC8S en forme de 8, les fibres monomodes/multimodes sont positionnées dans le tube lâche, qui est fabriqué à partir de matières plastiques à haut module et rempli de composé de remplissage. Le PSP est appliqué longitudinalement autour du tube lâche. et des matériaux d'étanchéité sont répartis dans les interstices. Cette partie du câble accompagnée des fils toronnés comme partie de support est complétée par une gaine en PE pour former une structure en forme de 8.

Caractéristiques optiques :

Paramètres techniques :

Fibre SM	Type de fibre	G652D / G657A	MFD	8 6 9.8um
	Diamètre du cladding	125±0.7um	Non-circularité du cladding	≤0.7%
	Diamètre du revêtement	242±7um	Couleur de la fibre	spectre standard
Élément de résistance	Matériau	Fil d'acier	Diamètre	7*1.0mm/1 6mm
Tube lâche	Matériau	PBT	Diamètre	2.2 0 1mm
Blindage	Matériau	Bande d'acier ondulée
Système d'étanchéité	Matériau	Bande d'étanchéité
Gaine extérieure	Matériau	MDPE
	Diamètre	3.8mmx7.5mm(± 0.4) -12.5mm (± 1)
Résistance à la traction	Long terme(N)	600N	Court terme(N)	1500N
Charge d'écrasement	Long terme(N)	300N/100mm	Court terme(N)	1000N/100mm
Rayon de courbure	Dynamique	160N	Statique	80N

Caractéristiques :

1.1 La haute résistance à la traction des fils toronnés répond aux exigences d'auto-support

1.2 Bonnes performances mécaniques et thermiques

1.3 Tube lâche à haute résistance résistant à l'hydrolyse

1.4 Le composé de remplissage spécial du tube assure une protection critique de la fibre

1.5 Les mesures suivantes sont prises pour assurer l'étanchéité du câble :

1.6 Composé de remplissage du tube lâche

1.7 Remplissage à 100% du cœur du câble

1.8 Barrière d'humidité en bande d'acier

Application :

2.1 Fonctionnement de réseau optique haute performance

2.2 Routes optiques à haute vitesse dans les bâtiments (FTTX)

2.3 Tous types de câbles à fibre avec différentes structures

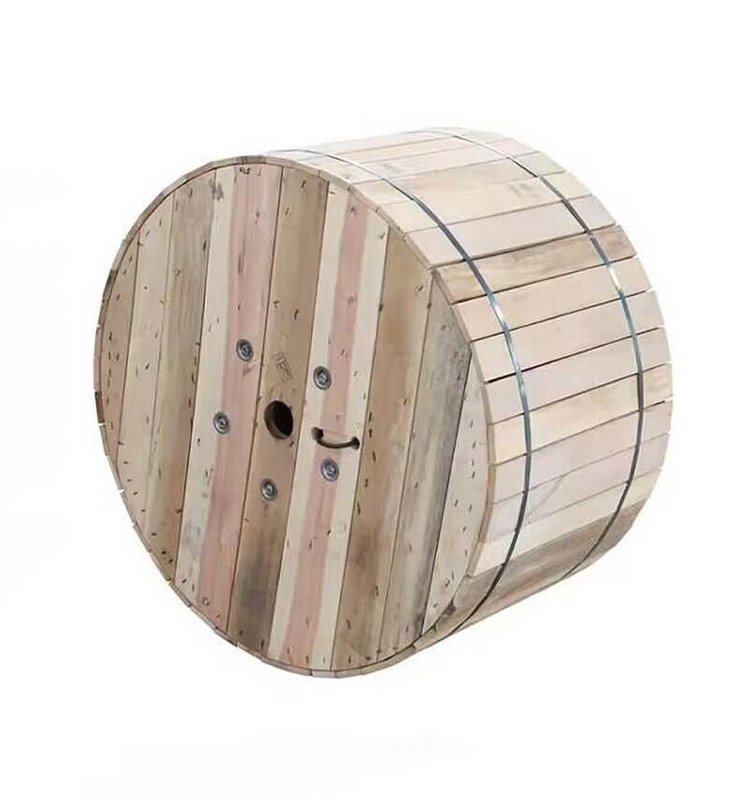

Emballage :
